Hur förbättrar stifthuvuden elektroniska anslutningar?

Abstrakt: Nåla rubrikerär avgörande komponenter i elektroniska system, och erbjuder tillförlitliga sammankopplingar mellan kretskort och kringutrustning. Den här artikeln utforskar design, tillämpningar, fördelar och urvalskriterier för stifthuvuden, och ger praktisk vägledning till ingenjörer, designers och elektronikentusiaster. Shenzhen JYE Technology Co., LTD. specialiserar sig på högkvalitativa stifthuvuden för att möta olika industriella behov.

Innehållsförteckning

• Introduktion till Pin Headers
• Typer av stifthuvuden
• Fördelar med att använda stifthuvuden
• Tillämpningar av stifthuvuden
• Välja rätt stifthuvud
• Installationstips
• Vanliga frågor om Pin Headers
• Slutsats & Kontakt

Introduktion till Pin Headers

Stifthuvuden är rader av metallstift monterade på en plastbas, som vanligtvis används för att ansluta kretskort (PCB) med ledningar, kontakter eller andra kort. De ger ett enkelt, pålitligt sätt att skapa löstagbara eller permanenta elektriska anslutningar i elektroniska enheter. Stifthuvuden kan variera i stiftavstånd, stiftnummer och orientering, vilket ger flexibilitet i kretsdesign.

Typer av stifthuvuden

Att förstå typerna av stifthuvuden hjälper till att välja rätt komponent för ett projekt:

• Enradiga stifthuvuden:Består av en enda rad stift, lämplig för kompakta layouter.

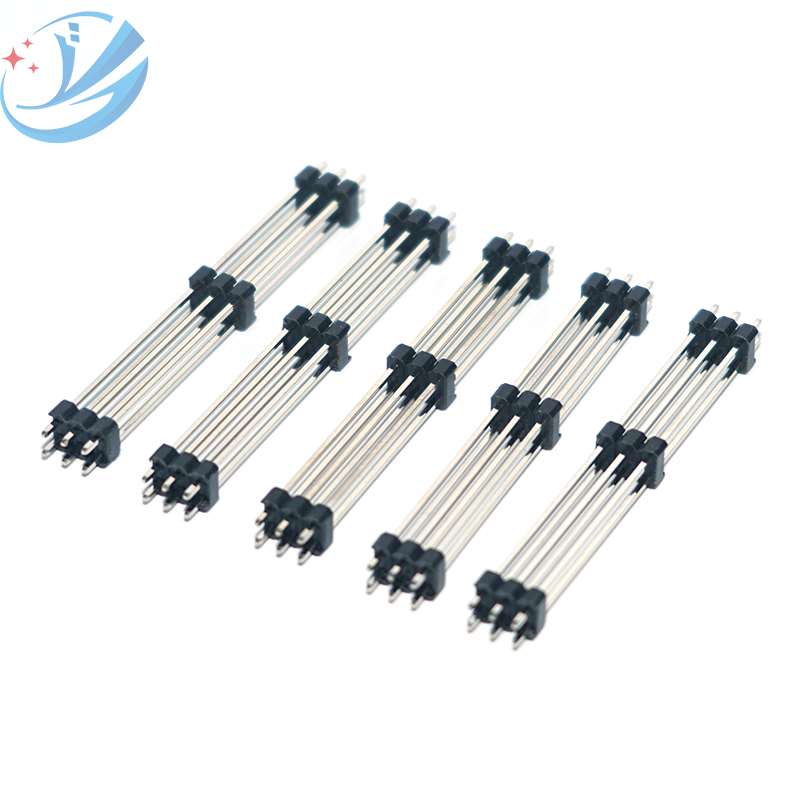

• Dubbla rader stifthuvuden:Har två parallella linjer med stift, vilket ger högre anslutningsmöjligheter.
• Raka stifthuvuden:Stiften är vinkelräta mot kretskortet, som vanligtvis används i vertikala anslutningar.
• Högervinklade stifthuvuden:Stiften är böjda i 90 grader för horisontella anslutningar.
• Höljda rubriker:Inkludera ett plastskydd för att förhindra felinriktning eller kortslutning.

Fördelar med att använda stifthuvuden

Stifthuvuden erbjuder flera fördelar för elektronisk design:

• Pålitliga anslutningar:Fasta mekaniska och elektriska anslutningar minskar signalförlusten.
• Modularitet:Tillåt enkel montering och borttagning av moduler utan lödändringar.
• Kompakt design:Effektiv användning av PCB-utrymme med bibehållen anslutning.
• Kostnadseffektiv:Ekonomisk lösning för prototypframställning och produktion.
• Anpassning:Finns i olika storlekar, antal stift och material.

Tillämpningar av stifthuvuden

Pinrubriker används i stor utsträckning i branscher, inklusive:

• Inbyggda system och mikrokontrollerkort
• Konsumentelektronik som smarta enheter och hushållsapparater
• Industriell automation och robotik
• Datormoderkort och expansionskort
• Prototypframställning och testning av kretsar

Välja rätt stifthuvud

Att välja rätt stifthuvud kräver uppmärksamhet på nyckelfaktorer:

• Antal pinn:Matcha antalet nödvändiga anslutningar i din krets.
• Tonhöjdsstorlek:Standardavståndet är 2,54 mm, men alternativen varierar för design med hög densitet.
• Aktuellt betyg:Se till att huvudet klarar den förväntade elektriska belastningen.
• Monteringsstil:Genomgående hål eller ytmontering baserat på PCB-design.
• Materialkvalitet:Tänk på korrosionsbeständighet och hållbarhet för industriella applikationer.

Installationstips

Korrekt installation säkerställer långsiktig tillförlitlighet:

• Rikta in huvudstiften noggrant med PCB-hålen.
• Använd lödtekniker som är lämpliga för stifttypen för att undvika kalla fogar.
• För modulära konstruktioner, överväg headers med höljen för att styra kontakter.
• Testa anslutningar efter montering för att verifiera elektrisk kontinuitet.

Vanliga frågor om Pin Headers

F1: Kan stifthuvuden återanvändas?
A1: Ja, många stifthuvuden kan återanvändas om de tas bort försiktigt utan att böja stiften.

F2: Vad är standard stiftstigning?
A2: Den vanligaste stigningen är 2,54 mm (0,1 tum), även om andra stigningar är tillgängliga för brädor med hög densitet.

F3: Hur väljer jag mellan enkelrads- och dubbelradsrubriker?
A3: Enkelradshuvuden är lämpliga för kompakta kretsar; dubbelradiga rubriker är idealiska för högre anslutningsbehov.

F4: Finns det högströmsstifthuvuden?
A4: Ja, stifthuvuden av industrikvalitet är utformade för att bära högre strömmar med rätt plätering och tjocklek.

Slutsats & Kontakt

Stifthuvuden är grundläggande komponenter som förbättrar tillförlitligheten, modulariteten och effektiviteten hos elektroniska kretsar. Att välja rätt typ, material och installationsmetod kan förbättra enhetens prestanda avsevärt.Shenzhen JYE Technology Co., LTD.erbjuder ett brett utbud av högkvalitativa stifthuvuden och honhuvuden för att passa olika industri- och prototypbehov. För mer information och personliga lösningar,kontakta ossidag och lyft din elektroniska design.
