Abstrakt: IDC FlatKablar, även känd som bandkablar, är viktiga komponenter i moderna elektroniska system. Den här artikeln ger en omfattande guide om IDC Flat Cable-specifikationer, praktiska tillämpningar och vanliga frågor, som syftar till att optimera anslutningslösningar i en mängd olika branscher. Insikter stöds av tekniska detaljer och professionell vägledning från JYE.

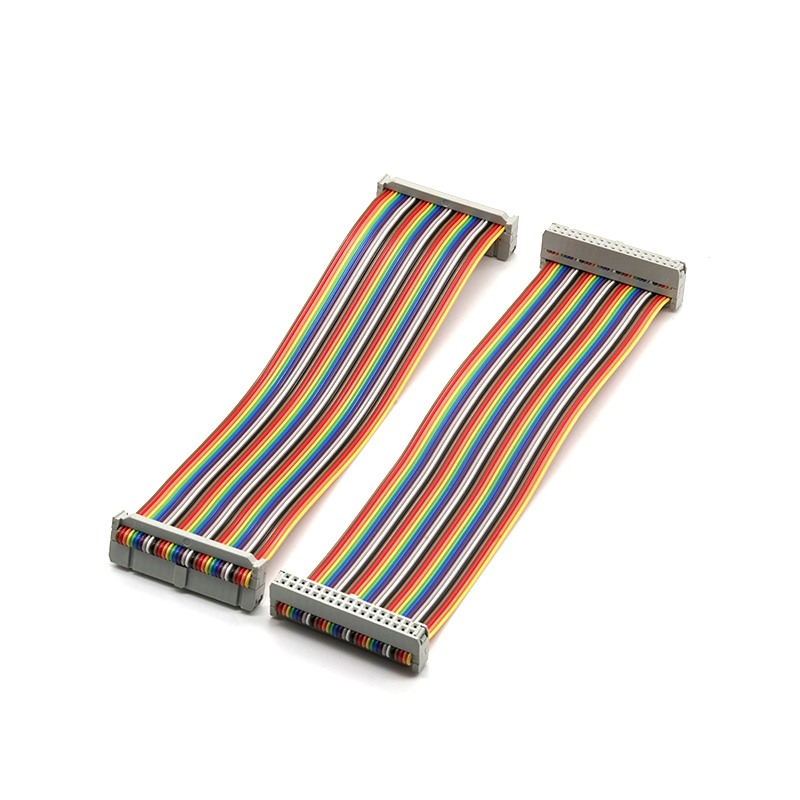

IDC (Insulation Displacement Connector) platta kablar används ofta i elektroniska enheter för effektiv och organiserad signalöverföring. Till skillnad från traditionella runda kablar består IDC Flat Cables av flera ledare anordnade parallellt och åtskilda av isolering. Deras unika konstruktion möjliggör snabb massterminering utan att isoleringen tas bort, vilket ger pålitlig anslutning i kompakta elektroniska enheter.
Den här artikeln syftar till att förklara hur IDC Flat Cables fungerar, deras detaljerade tekniska parametrar, vanliga utmaningar och lösningar för att säkerställa optimal prestanda i olika applikationer.
IDC platta kablar definieras av följande parametrar:
| Parameter | Beskrivning |
|---|---|
| Ledarmaterial | Förtent koppar med hög renhet, vilket säkerställer lågt motstånd och hållbarhet |
| Isolering | Flexibel PVC eller LCP, klassad för 80°C till 105°C driftstemperatur |
| Tonhöjd | 0,025" (0,635 mm) till 0,1" (2,54 mm), beroende på applikation |
| Antal ledare | 2 till 64, anpassningsbara efter projektkrav |
| Spänningsvärde | 300V AC/DC typisk för intern elektronik |
| Längd | Standard 1m, 3m, 5m eller anpassade längder |
| Uppsägning | IDC-kontakter eller lödda anslutningar efter behov |
Dessa specifikationer säkerställer att IDC Flat Cables kan uppfylla kraven på höghastighetssignaler samtidigt som den bibehåller mekanisk stabilitet i trånga utrymmen.
IDC platta kablar är mångsidiga och används inom olika branscher:
För att förstå urvalskriterierna för IDC platta kablar måste man ta hänsyn till antal ledare, stigning, isoleringstyp och miljökrav. Korrekt applikation säkerställer minskad signalstörning, förenklat underhåll och förlängd livslängd.
IDC Flat Cable organiserar flera ledare parallellt och bibehåller konsekvent avstånd som minimerar överhörning och impedansfel. Isolationsförskjutningsanslutningen eliminerar exponerade trådändar, vilket minskar signalförlusten och säkerställer stabil elektronisk kommunikation.
När du installerar IDC platta kablar, se till att den är korrekt inriktad med kontakten för att undvika böjda ledare. Använd ett specialiserat insättningsverktyg för massterminering. Undvik överdriven böjning eller sträckning, eftersom det kan äventyra isoleringens integritet och elektriska prestanda.
Ja, IDC Flat Cables kan anpassas vad gäller längd, antal ledare, stigning och isoleringstyp. Skräddarsydda lösningar möjliggör optimal routing inom enheter samtidigt som de överensstämmer med spännings- och temperaturkrav.
Vanliga fellägen inkluderar trasiga ledare, dålig kontakt med kontakten och isoleringsslitage. Använd kontinuitetstester och visuell inspektion för att identifiera problem. Genom att ersätta skadade sektioner med certifierade kablar återställs signaltillförlitlighet och systemprestanda.
Medan båda har parallella ledare, använder IDC Flat-kablar isoleringsförskjutningskontakter för snabb massterminering utan att kablar ska tas bort. Detta minskar installationstiden, förbättrar den mekaniska stabiliteten och förbättrar signalprestanda jämfört med äldre bandkabeldesigner.
Platta IDC-kablar förblir en kritisk komponent för att säkerställa tillförlitlig elektronisk anslutning över dator-, telekommunikations-, industri- och konsumenttillämpningar. Deras tekniska fördelar, såsom parallell ledaruppriktning, isoleringsförskjutningsavslutning och anpassningsbara specifikationer, hanterar moderna elektroniska utmaningar effektivt.
JYEtillhandahåller högkvalitativa IDC platta kablar utformade för att möta industristandarder och specifika projektkrav. För mer information om inköp, anpassning eller teknisk support, vänligenkontakta ossdirekt. Vårt team är redo att hjälpa till att välja den optimala IDC Flat Cable-lösningen för alla applikationer.
